Un condensateur CMS en boîtier 0402 ou 0201 ne se teste pas comme un électrolytique traversant. Les pointes de multimètre standard couvrent à elles seules plusieurs pastilles voisines, et la mesure en circuit est faussée par les composants en parallèle sur le même nœud. Tester un condensateur CMS sans matériel de labo demande une méthode adaptée et un outillage minimal bien choisi.
Pinces LCR tweezers : le bon outil pour les CMS miniatures
Les pointes de touche classiques sont inutilisables sur des boîtiers inférieurs au 0603. Le contact est instable, le risque de court-circuit avec une pastille adjacente réel. Les pinces de test type tweezers, conçues pour le CMS, résolvent ces deux problèmes.
Ces pinces intègrent deux électrodes rapprochées qui viennent saisir le composant directement sur ses terminaisons. La distance inter-électrodes correspond aux pas courants des boîtiers CMS, ce qui réduit les faux contacts et le risque d’accrocher des pastilles voisines. Plusieurs modèles récents (FNIRSI LCR-ST1, Smart Tweezers de Siborg) mesurent la capacité, l’inductance, la résistance et l’ESR dans un même appareil compact.
Nous recommandons de vérifier que le modèle choisi descend en dessous du picofarad pour les condensateurs céramique courants en 0402. Un appareil qui plafonne à quelques nanofarads de résolution ne servira pas sur les découplages typiques des circuits numériques.

Mesure de condensateur CMS en circuit : méthode comparative sur PCB
Mesurer un condensateur CMS en circuit ne donne presque jamais la valeur nominale inscrite sur le schéma. Le réseau de composants environnants, résistances de tirage, autres condensateurs en parallèle, modifie la lecture. Prendre cette valeur brute pour un diagnostic conduit à des erreurs.
La méthode fiable sur le terrain consiste à comparer la mesure du condensateur suspect avec un condensateur identique sur la même carte. Sur une alimentation à découpage, par exemple, les condensateurs de découplage autour d’un même régulateur partagent la même valeur et le même contexte de circuit. Si l’un affiche une capacité nettement inférieure ou une ESR anormalement haute par rapport à ses voisins, le diagnostic devient solide.
Protocole de comparaison rapide
- Identifier sur le PCB au moins deux condensateurs du même repère de valeur, placés dans un contexte de circuit similaire (même rail d’alimentation, même étage).
- Mesurer chacun avec la pince LCR tweezers en notant la capacité et, si l’appareil le permet, l’ESR. Ne pas bouger la carte entre les mesures pour garder les mêmes conditions de contact.
- Un écart de capacité supérieur à la tolérance du composant, ou une ESR qui diverge franchement, désigne le condensateur défaillant. La valeur absolue importe moins que l’écart relatif entre composants jumeaux.
Cette approche transforme un test « en circuit », reconnu comme un simple criblage, en diagnostic exploitable sans dessoudage.

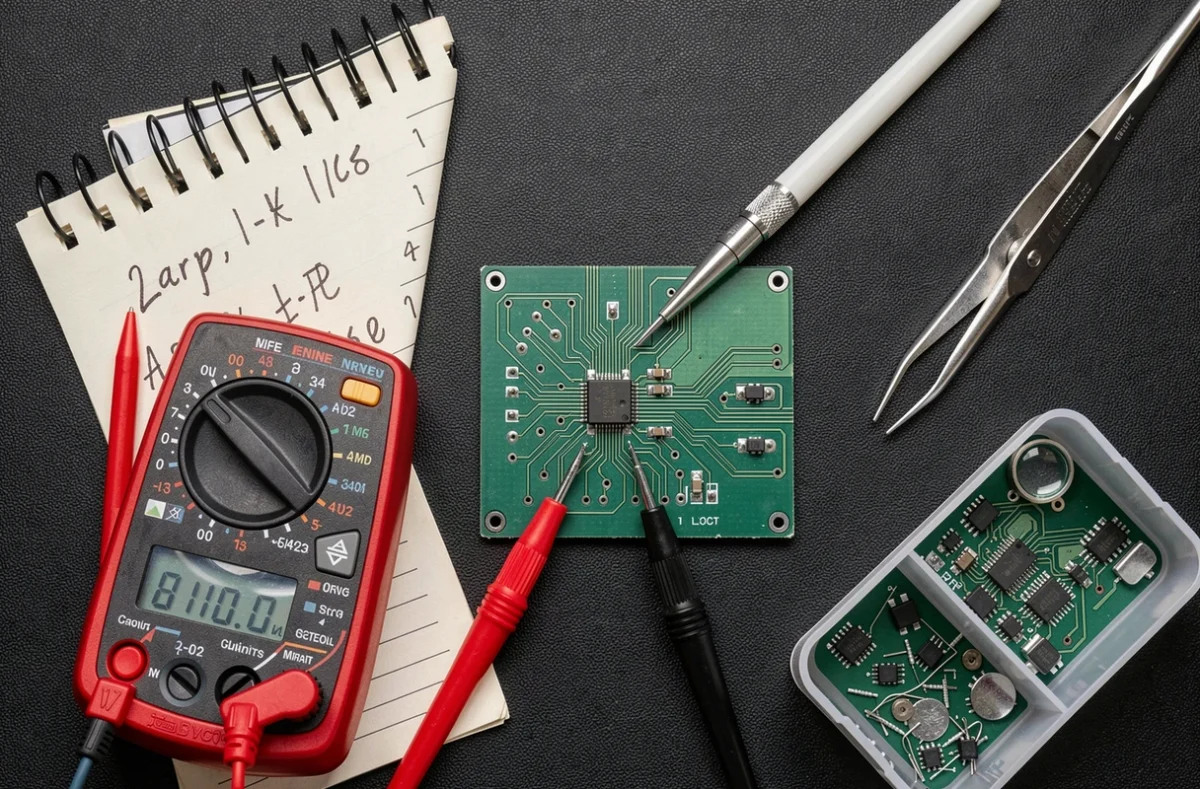

Tester un condensateur CMS au multimètre : limites et astuces
Beaucoup de techniciens ne possèdent qu’un multimètre numérique avec fonction capacimètre. Sur un condensateur CMS, cet outil reste utilisable à condition d’en connaître les limites.
La résolution d’un multimètre grand public tourne souvent autour de quelques dizaines de picofarads. Tester un condensateur de découplage de quelques centaines de picofarads reste possible. En dessous, la lecture n’est plus fiable.
Contourner le problème de contact
Sans pince tweezers, deux solutions pratiques existent. La première : souder de courts fils fins sur les terminaisons du condensateur pour créer un point de mesure accessible aux pointes du multimètre. La seconde : utiliser des pointes de touche à aiguille (needle probes), disponibles en accessoire pour la plupart des multimètres. Ces pointes réduisent la surface de contact et permettent de viser une pastille CMS sans toucher la voisine.
En mode ohmmètre, le test de charge/décharge reste théoriquement possible, mais la constante de temps d’un condensateur céramique CMS est si courte qu’aucun multimètre classique ne l’affichera. Ce test n’a de sens que sur des capacités de l’ordre du microfarad ou plus. Pour les valeurs inférieures, seule la mesure directe de capacité ou d’ESR apporte une information.

Condensateur CMS dessoudé ou en circuit : quand retirer le composant
Le dessoudage reste la méthode la plus fiable pour obtenir une mesure propre, hors influence du circuit. Sur un boîtier 0402, l’opération demande une station à air chaud ou une panne de fer fine avec du flux en quantité suffisante.
Nous ne recommandons le dessoudage que dans deux cas précis :
- La comparaison en circuit ne donne pas de résultat tranché, tous les condensateurs voisins affichent des valeurs incohérentes ou le composant suspect est unique sur la carte.
- Le condensateur présente des signes visuels de dégradation (fissure, décoloration, trace de surchauffe sur le PCB autour des terminaisons).
- Le diagnostic porte sur un condensateur tantale CMS qui peut être en court-circuit franc, un cas où la mesure en circuit est souvent masquée par le reste du circuit.
Un condensateur céramique CMS fissuré est presque toujours défaillant, même si la mesure de capacité semble correcte. La fissure peut provoquer des micro-arcs sous tension qui n’apparaissent pas lors d’un test hors tension.
Contraintes thermiques et faux défauts sur carte assemblée
Les condensateurs céramique multicouches (MLCC) en boîtier miniature sont sensibles aux contraintes mécaniques et thermiques subies lors de l’assemblage ou de la soudure de reprise. Un condensateur peut mesurer correctement au LCR et pourtant tomber en panne sous contrainte thermique en fonctionnement.
Si le défaut est intermittent, un test statique à température ambiante ne le révélera pas. Appliquer un flux d’air chaud modéré sur la zone suspecte pendant la mesure permet parfois de faire apparaître une chute de capacité ou une montée d’ESR caractéristique d’une fissure interne liée au stress thermomécanique.
Ce type de défaut est fréquent sur les cartes ayant subi un reflow mal profilé ou un choc thermique lors d’une réparation. L’inspection visuelle ne suffit pas : la fissure se situe souvent dans le corps céramique, invisible sans rayons X.
Le diagnostic de condensateurs CMS miniatures sans équipement de laboratoire repose sur trois piliers : un outil de mesure adapté au pas des composants, une méthode comparative plutôt qu’une lecture absolue, et la capacité à reconnaître les cas où seul le dessoudage ou le test sous contrainte thermique tranchera.
